Manchmal entscheiden Bruchteile von Sekunden im Autoverkehr über Leben und Tod. Laut Angaben des Statistischen Bundesamts stieg die Zahl der Todesopfer auf deutschen Autobahnen 2013 im Vergleich zum Vorjahr um mehr als acht Prozent. Fahrerassistenzsysteme könnten viele dieser Unglücke vermeiden helfen oder zumindest reduzieren. Mikrokameras sind dafür unverzichtbare Helfer, da sie mögliche Gefahren bereits früh erahnen dann, wenn der Fahrer sie noch gar nicht wahrgenommen hat, und können ihn so frühzeitig warnen.
Forscher des Fraunhofer-Instituts für Zuverlässigkeit und Mikrointegration IZM in Berlin entwickelten ein Mikrokameramodul, das dies leisten soll. Die Kamera erkennt beispielsweise Verkehrsschilder, die gerade auf der Autobahn leicht übersehen werden und so zu schwerwiegenden Unfällen führen können. Eine Besonderheit des Systems: Im Gegensatz zu auf dem Markt üblichen Fahrerassistenzsystemen erfolgt die Verarbeitung des Bildmaterials und somit die Interpretation der Verkehrsschilder direkt in der Kamera, da sie mit einem integrierten Prozessor zur Bildverarbeitung ausgestattet ist. Nachdem der eingebaute Imagesensor die Bilder aufgenommen hat, wertet der Prozessor die Frames aus. »Das Video selbst muss nicht mehr, wie bisher üblich, ausgelesen und durch ein zwischengeschaltetes System analysiert werden. Stattdessen werden nur noch die entsprechenden Signale übertragen«, sagt Andreas Ostmann, Diplomphysiker und Gruppenleiter am IZM. Der Vorteil für die Verkehrszeichenerkennung: Das zu übertragende und zu verarbeitende Datenvolumen fällt um ein Vielfaches kleiner aus. Da sich die Erkennung der Zeichen an alle landestypischen Verkehrsschilder anpassen lässt, gibt es hinsichtlich des Einsatzgebietes keinerlei Beschränkungen: Stopp-Schilder erkennt die Mikrokamera ebenso wie Geschwindigkeitsbegrenzungen, Überholverbote oder Einbahnstraßenschilder. Beispielsweise durch eine Anzeige im Armaturenbrett könnte sie den Fahrer informieren und dadurch den Fahrkomfort und die Sicherheit verbessern.

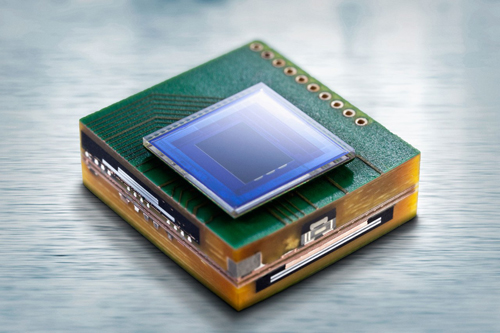

Mit einer Größe von nur 16x16x12 Kubikmillimetern inklusive Optik und 16x16x4,6 Kubikmillimetern ohne Optik ist das Mikrokameramodul kleiner als aktuell verbaute Assistenzsystemkameras mit Kantenlängen von 20x20x20 Kubikmillimetern (ohne Optik). Möglich wurde diese Miniaturisierung durch die Expertise der IZM-Forscher im Bereich der Aufbau- und Verbindungstechnik. Insgesamt 72 passive und 13 aktive Komponenten wie LEDs, Gleichspannungswandler, Speicherchip, Imagesensor und Imageprozessor mussten besonders platzsparend in dem Modul platziert werden. Dies ist den Forschern gelungen: Das Volumen der Kamera konnte auf gerade einmal 3 Kubikzentimeter mit Optik und auf 1,2 Kubikzentimeter ohne Optik reduziert werden.
